二车间西边的蒸汽管道上，趴着一台孔板流量计，裹着厚厚的保温层，跟盖了层厚棉被似的，搁那儿闲置几年没动过。上午班长拍了拍我肩膀：“下午蒸馏塔要提产，这台流量计得赶紧弄好投用，蒸汽流量全靠它把关呢！”我揣上扳手、排污阀钥匙就直奔现场，按规矩先排污，一打开阀，蒸汽裹着冷凝水“嘶啦”往外喷，热浪直扑脸，烫得我赶紧往后退，来回排了两次才把阀关紧。

接着打开正负压取压管的截止阀，可变送器上的压差显示竟是-0.02MPa，流量数字纹丝不动，跟死机了似的。我立刻联系中控室同事，确认DCS系统里的流量计计算书参数（比如孔径、介质密度、压力温度补偿系数等）都是按设计值录入的，没有任何改动；又怀疑温压补偿的取压点接错了，跑到现场核对取压管路走向，调整后还是没反应。旁边经验老道的王哥路过，瞥了一眼说：“多半是正负压接反了，这保温层包得严严实实，当年安装的人说不定忙糊涂了。而且蒸汽流量计离不开冷凝水，要么没冷凝水，要么冷凝水不稳定，测量肯定不准，这事儿你得记牢。”

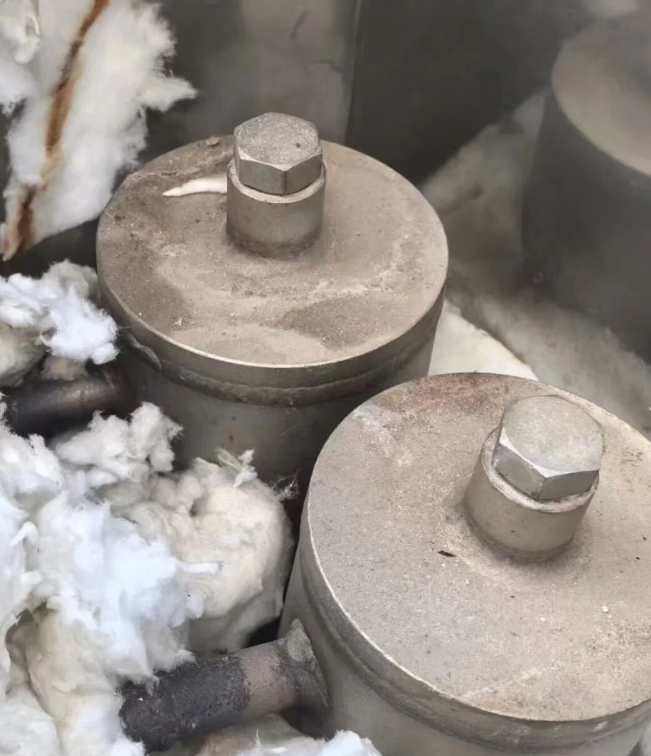

处理故障先把安全放在第一位，我先关掉取压管路上的两道截止阀，再打开放空阀把管里的残余压力放掉，等压力表指针回到零，才敢动手操作。冷凝水是蒸汽流量计测量准确的关键，这台流量计带了冷凝水储罐，我先打开储罐的加水口，慢慢往里灌水，直到灌满才关紧阀门；要是遇到没储罐的流量计，就得先打开取压管的放空阀，让蒸汽自然冷凝，等上20-30分钟，确保取压管里灌满冷凝水、状态稳定了再进行下一步，不然测量数据根本不准。接下来用分段隔离测试法精准定位问题，这方法不用任何专业仪器，现场随便就能操作：先单独打开正压取压管、关闭负压取压管，观察变送器显示，此时屏幕跳出0.35MPa的正压力，说明正压端取压正常，没有堵塞、泄漏的情况；再关闭正压取压管、单独打开负压取压管，变送器显示变成了-0.03MPa，负压端取压也没问题，这就彻底排除了管路故障的可能。

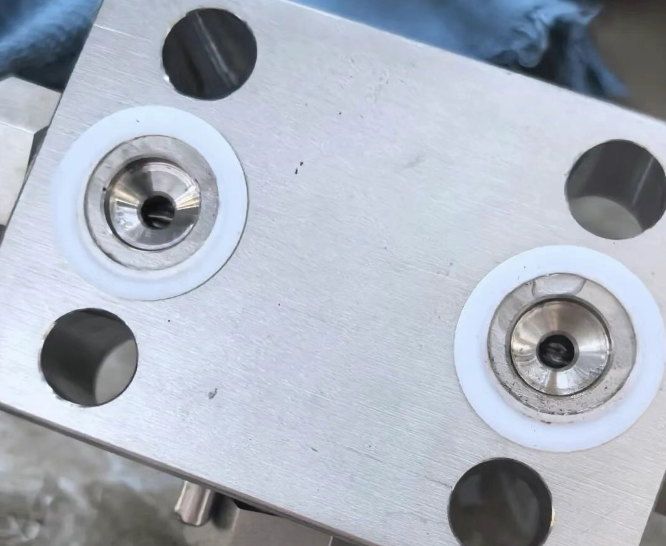

为了进一步验证接反问题，我直接用“变送器端取压位置切换法”——不用动任何取压管，也不用拆保温层，就在压力变送器的正负压接口处操作，把原本接“+”接口的取压管拧到“-”接口，原本接“-”接口的取压管拧到“+”接口，重新打开阀门后，变送器上的压差瞬间从-0.02MPa变成了0.07MPa，结合之前分段隔离时的压力显示，已经100%确诊是正负压接反了，全程没用到任何复杂工具，简单又高效。

确认故障后，调整操作还是在变送器端完成，不用碰保温层里的任何管路。我用扳手轻轻拆下变送器正负压接口上的接头，把两根取压管分别换到对应的相反接口，也就是“+”换“-”、“-”换“+”，螺纹处多缠了几圈生料带——毕竟蒸汽温度高，密封不好容易泄漏，拧紧的时候也特意控制了力度，避免把螺纹拧滑丝，整个调整过程十分钟就搞定了。接好后我又开了一次排污阀，排了一分钟，直到喷出的全是干蒸汽才关闭，同时检查了冷凝水储罐的液位，确保取压管内的冷凝状态稳定。之后慢慢打开正负压截止阀，变送器上的压差从0升至0.07MPa，我同步联系中控室同事核对DCS画面，流量数字开始正常跳动，最后稳定在2.3t/h，刚好满足蒸馏塔的生产需求，这台“罢工”两年的流量计总算恢复工作了。

现场操作有几个小提醒值得注意：分段隔离测试法特别实用，不用专业仪器，仅凭变送器自身显示就能排除堵塞、泄漏等管路故障，直接锁定“连接类问题”，避免盲目拆改；遇到正负压接反故障时，优先在变送器端切换取压位置，不用动取压管更不用拆保温层，既省时间又能减少工作量，尤其适合现场工具不全的情况；排查初期一定要先联动中控室确认DCS侧的计算书参数和补偿设置，避免把时间浪费在设备本身之外的问题上；带压操作时一定要固定好接头，防止蒸汽泄漏或冲击设备，冷凝水没有稳定之前，千万不要进行测试，否则会影响测量结果。
